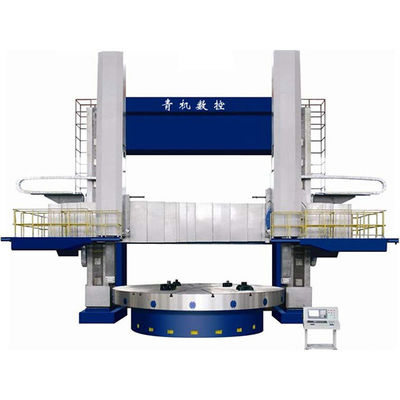

CK5230 সিএনসি ডাবল কলাম সিএনসি উল্লম্ব টার্নিং লেদ 3000mm সিমেন্স 808Dsl কন্ট্রোল

MOQ.:	আলোচনা সাপেক্ষে
মূল্য:	$212,800 (subject to the contract)
বিতরণ সময়কাল:	১ বছর

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

জিবো, চীন

পরিচিতিমুলক নাম

Lushen

সাক্ষ্যদান

JB/GB

মডেল নম্বার

CK5230

সর্বোচ্চ বাঁক ব্যাস:

Φ3000 মিমি

টেবিল ব্যাস:

Φ2500 মিমি

সর্বোচ্চ ওয়ার্কপিস উচ্চতা:

2000 মিমি

Max. সর্বোচ্চ workpiece weight workpiece ওজন:

25 টি

ওয়ার্কটেবল গতি (পর্যায় এবং ব্যাপ্তি):

2 মেকানিকাল গিয়ার্স/স্টেপলেস ভেরিয়েবল এবং 0.2 ~ 45 আরপিএম

সরঞ্জাম পোস্ট ফিড রেট (প্রকার এবং পরিসীমা):

স্টেপলেস ভেরিয়েবল এবং 0.1-500 মিমি/মিনিট

সরঞ্জাম পোস্ট দ্রুত ট্র্যাভার্স গতি:

2500 মিমি/মিনিট

সর্বাধিক সরঞ্জাম পোস্ট ভ্রমণ (এক্স-অক্ষ):

-50 থেকে +1900 মিমি

র‌্যাম উল্লম্ব ভ্রমণ (জেড-অক্ষ):

1000 মিমি

র‌্যাম ক্রস-বিভাগের মাত্রা:

200 × 255 মিমি

বাম সরঞ্জাম পোস্ট কাটিয়া শক্তি ক্ষমতা:

35 কেএন (সিএনসি নিয়ন্ত্রিত)

ডান সরঞ্জাম পোস্ট কাটিয়া শক্তি ক্ষমতা:

40 কেএন (প্রচলিত)

ওয়ার্কটেবল এ সর্বাধিক মোট কাটিয়া শক্তি:

85 কেএনএম

প্রচলিত সরঞ্জাম পোস্ট মেশিনিং কোণ:

ক্রসরাইল সর্বাধিক ভ্রমণ:

1500 মিমি

ক্রস্রাইল উত্তোলন গতি:

350 মিমি/মিনিট

ক্রসরাইল উত্তোলন মোটর শক্তি:

7.5 কিলোওয়াট

ফিড সিস্টেম সার্ভো মোটর টর্ক (অনুভূমিক এবং উল্লম্ব):

20.5 এনএম

প্রধান মোটর শক্তি (এসি ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ):

55 কিলোওয়াট

আনুমানিক মেশিনের ওজন:

43 মেট্রিক টন

মেশিনের মাত্রা (এল × ডাব্লু × এইচ):

7200 × 5200 × 5800 মিমি

অবস্থান নির্ভুলতা:

≤0.1/1000 মিমি

পজিশনিং নির্ভুলতা পুনরাবৃত্তি করুন:

≤0.02/1000 মিমি

টেবিল পৃষ্ঠের সমতলতা:

0.03 মিমি/1000 মিমি (প্রতি 1000 মিমি ব্যাসের বৃদ্ধি অতিরিক্ত 0.01 মিমি সহনশীলতা সহ)

টেবিল ফেস রানআউট (অক্ষীয়):

0.02 মিমি/1000 মিমি (প্রতি 1000 মিমি ব্যাসের বৃদ্ধি অতিরিক্ত 0.01 মিমি সহনশীলতা সহ)

টেবিল রেডিয়াল রানআউট:

0.02 মিমি/1000 মিমি (প্রতি 1000 মিমি ব্যাসের বৃদ্ধি অতিরিক্ত 0.01 মিমি সহনশীলতা সহ)

টেবিল পৃষ্ঠ থেকে সরঞ্জাম ক্যারিয়ার অনুভূমিক আন্দোলনের সমান্তরালতা:

0.03 মিমি/1000 মিমি

টেবিল পৃষ্ঠ থেকে সরঞ্জাম ক্যারিয়ার অনুভূমিক আন্দোলনের (বাম-ডান) লম্বালম্বি:

0.03 মিমি/1000 মিমি

টেবিল পৃষ্ঠ থেকে সরঞ্জাম ক্যারিয়ার অনুভূমিক আন্দোলনের (সামনের-পুনর্নির্মাণ) লম্বালম্বি:

0.06 মিমি/1000 মিমি

নলাকার যন্ত্রের নির্ভুলতা:

0.02/300 মিমি

সমতল পৃষ্ঠের যন্ত্রের নির্ভুলতা:

0.04 মিমি/1000 মিমি

সমতল/নলাকার পৃষ্ঠের রুক্ষতা:

Ra1.6μm

কনট্যুরড পৃষ্ঠগুলি রুক্ষতা:

Ra3.2μm

বিশেষভাবে তুলে ধরা:

সিএনসি উল্লম্ব টার্নিং টার্ন 3000mm

ডাবল কলাম সিএনসি উল্লম্ব টার্নিং টার্ন

3000 মিমি সিএনসি উল্লম্ব টার্ন প্রস্তুতকারক

পণ্যের বিবরণ

CK5230 সিএনসি ডাবল কলাম উল্লম্ব টার্ন ভারী দায়িত্ব 3000mm ঘুরিয়ে ব্যাসার্ধ সিমেন্স 808Dsl নিয়ন্ত্রণ

পণ্যের সারসংক্ষেপঃ

ডাবল-টারেট ডিজাইনঃএকটি সিএনসি টাওয়ার এবং একটি ম্যানুয়াল টাওয়ার অন্তর্ভুক্ত।
উচ্চ লোড ক্ষমতাঃ25 টন পর্যন্ত ওয়ার্কপিস পরিচালনা করতে পারে।
উচ্চ নির্ভুলতাঃপজিশনিং নির্ভুলতা ≤0.1/1000 মিমি এবং পুনরাবৃত্তিযোগ্যতা ≤0.02/1000 মিমি।
কার্যকর অপারেশনঃধারাবাহিক স্পিন্ডল গতি 0.2 থেকে 45 rpm পর্যন্ত।
ভারী কাজ কাটাঃবাম টাওয়ার সিএনসি এবং ডান টাওয়ার ম্যানুয়াল বহুমুখী কাটার জন্য।
উন্নত সিমেন্স কন্ট্রোল সিস্টেমঃমেশিনের সঠিক এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

পণ্যের বর্ণনাঃ

দ্যCK5230 সিএনসি উল্লম্ব টার্নএটি আমাদের ইঞ্জিনিয়ারদের দ্বারা উন্নত একটি অত্যাধুনিক মেশিন টুল, উন্নত দেশীয় এবং আন্তর্জাতিক নকশা কৌশল একত্রিত করে। উচ্চ নির্ভুলতা এবং স্থায়িত্বের উপর মনোযোগ দিয়ে,এই টার্নটি ভারী-ডুয়িং কাটিয়া কাজের জন্য ডিজাইন করা হয়েছে যেমন সিলিন্ডারিকাল ঘুরানো, শঙ্কুযুক্ত, গহ্বরযুক্ত এবং জটিল বাঁকা পৃষ্ঠতল। দ্বৈত টাওয়ারগুলির সাথে সজ্জিত, একটি সিএনসি এবং একটি ম্যানুয়াল, সিকে 5230 কালো ধাতু সহ বিস্তৃত উপকরণ এবং ওয়ার্কপিস পরিচালনা করতে পারে,রঙিন ধাতু, এবং কিছু অ ধাতব উপকরণ।

মেশিনের শক্ত কাঠামোর মধ্যে উচ্চ-শক্তিযুক্ত HT250 কাস্টিং রয়েছে, যখন গাইড পৃষ্ঠগুলি উচ্চ-ফ্রিকোয়েন্সি quenching দ্বারা HB200 বা তার বেশি শক্ত করা হয়, যা চমৎকার পরিধান প্রতিরোধের সরবরাহ করে।২৫ টন পর্যন্ত ভারী ওয়ার্কপিস বহন করার ক্ষমতা, সি কে ৫২৩০ একক টুকরো এবং ছোট লট উত্পাদনের জন্য উপযুক্ত, বিশেষত শিল্পে যেখানে অংশের বৈচিত্র্য বেশি।

পণ্যের পরামিতিঃ

প্যারামিটার	স্পেসিফিকেশন	প্যারামিটার	স্পেসিফিকেশন
সর্বাধিক ঘুরার ব্যাসার্ধ	Φ৩০০০ মিমি	সর্বাধিক সরঞ্জাম ভ্রমণ (এক্স অক্ষ)	-৫০ ~ ১৯০০ মিমি
টেবিল ব্যাসার্ধ	Φ২৫০০ মিমি	স্পিন্ডেলের উল্লম্ব যাত্রা (Z অক্ষ)	১০০০ মিমি
সর্বাধিক ওয়ার্কপিসের উচ্চতা	২০০০ মিমি	স্পিন্ডল বিভাগের আকার	200 x 200 মিমি
সর্বাধিক ওয়ার্কপিসের ওজন	২৫ টন	বাম টার্টের কাটিং ফোর্স	৩৫ কিলন
স্পিন্ডল স্পিড রেঞ্জ	0.২ ~ ৪৫ ঘন্টা	ডান টারেট কাটার শক্তি	৪০ কেএন
টুল ফিড স্পিড রেঞ্জ	0.1 ~ 500 মিমি/মিনিট	মোট স্পিন্ডল কাটার শক্তি	৮৫ কিলোমিটার

প্রোডাক্টের সতর্কতাঃ

ইনস্টলেশনঃইনস্টলেশনের আগে বেস সঠিকভাবে প্রস্তুত করা নিশ্চিত করুন।
তৈলাক্তকরণঃসুপারিশকৃত তেল ব্যবহার করুন এবং সমস্ত চলমান অংশের জন্য নিয়মিত তৈলাক্তকরণ বজায় রাখুন।
পরিবেশঃমেশিনটিকে একটি পরিষ্কার, শুকনো পরিবেশে রাখুন, ক্ষয়কারী পদার্থ থেকে মুক্ত।
তাপমাত্রাঃতাপমাত্রা 40°C এর বেশি হওয়ায় পরিবেশে কাজ করা এড়িয়ে চলুন।

প্রোডাক্ট অ্যাপ্লিকেশন দৃশ্যকল্পঃ

এয়ারস্পেসঃভারী এবং জটিল এয়ারস্পেস উপাদানগুলির যথার্থ যন্ত্রপাতি।
অটোমোটিভ:উচ্চ নির্ভুলতা এবং বড় কাজের টুকরো যেমন ইঞ্জিনের উপাদান এবং ট্রান্সমিশন হাউজিংয়ের জন্য প্রয়োজনীয় অংশগুলির উত্পাদন।
শক্তিঃটারবাইন এবং ভারী সরঞ্জাম সহ শক্তি শিল্পে ব্যবহৃত বড় উপাদানগুলির যন্ত্রপাতি জন্য আদর্শ।
ভারী যন্ত্রপাতি:শিল্প যন্ত্রপাতিগুলির বৃহত উপাদানগুলির যন্ত্রপাতিগুলির জন্য উপযুক্ত যেখানে উচ্চ কাটা শক্তি এবং নির্ভুলতার প্রয়োজন হয়।
প্রতিরক্ষা:ভারী-ডুয়িং এবং নির্ভুলতা উপাদান উত্পাদন জন্য প্রতিরক্ষা অ্যাপ্লিকেশন ব্যবহার করা হয়।
